Tipos de Montajes - Sistema Aluskit® Solar
Estructura estándar | Montaje múltiple
Este tipo de estructura está, como las estructuras individuales, destinado al montaje de módulos en suelo, aunque la diferencia se encuentra en los perfiles de aluminio cogidos a los triángulos, sobre los que se colocaran los módulos fotovoltaicos.
Correa 60x40 2 canales
Perfil estructural indicado para las correas inferiores de apoyo, que sirven como guías para la colocación de las cuñas. También se pueden utilizar como soporte único en caso de instalaciones que no requieran inclinación añadida al terreno.
| Código | Perímetro Total (mm) |
Xc (mm) |
Ixc (cm4) |
Yc (mm) |
Iyc (cm4) |
Espesor Medio (mm) |
|---|---|---|---|---|---|---|
| 140105 | 512,404 | 20,000 | 20,132 | 30,000 | 8,922 | 1,5 |
Correa soporte fijación 69x14,5
Perfil de apoyo como correa horizontal para la fijación de las placas solares sobre la misma.
| Código | Aleación | Ixc (cm4) |
Iyc (cm4) |
Wx (cm3) |
Wy (cm3) |
Espesor Medio (mm) |
|---|---|---|---|---|---|---|
| 121102 | 6106 T6 | 0,524 | 6,211 | 0,517 | 1,800 | 2,0 |
Angulares
Perfil angulares para el montaje de las cerchas. El ángulo estándar de las diferentes estructuras es el 40x40x3.
Consulte en el siguiente enlace toda la gama disponible en ángulos de lados iguales y ángulos de lados desiguales.

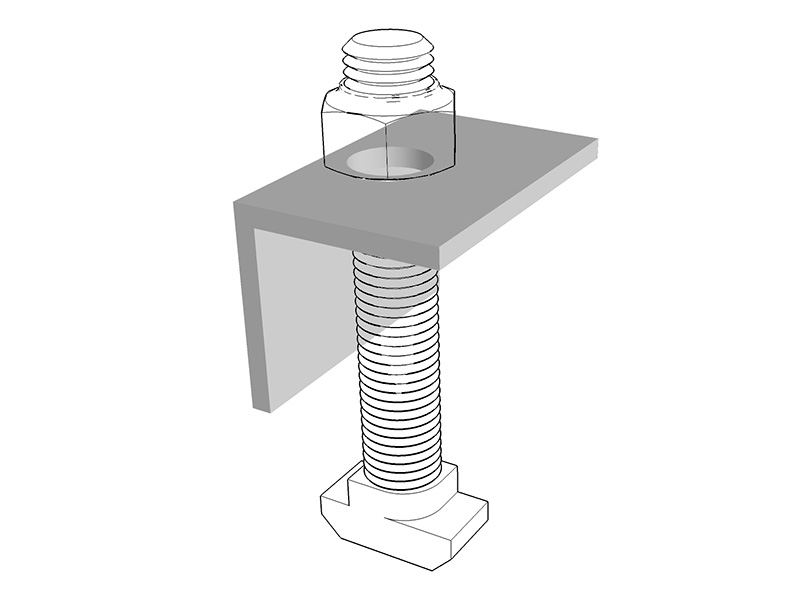

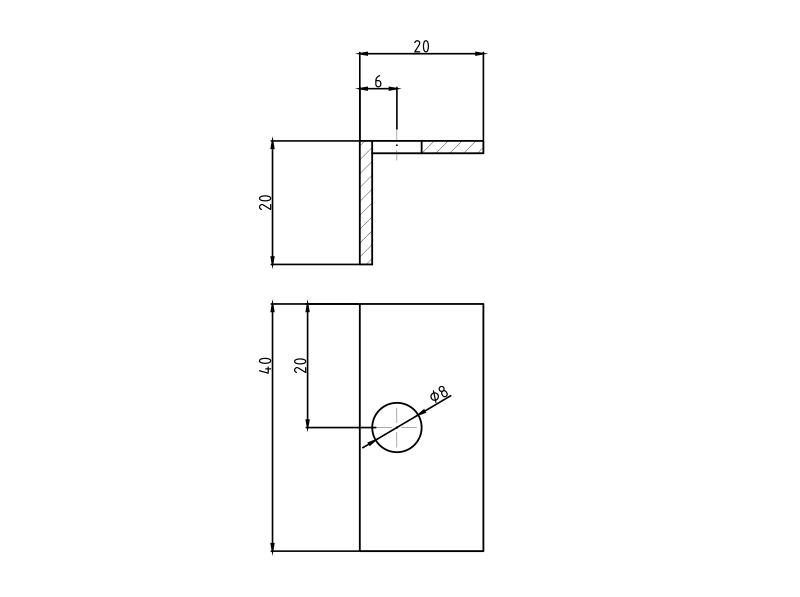

Pletina fijapanel
Pletina fijapanel para el amarre de los módulos fotovoltaicos entre sí. Sus caras inferiores estriadas y con cierta inclinación favorece un mayor agarre del accesorio. También disponible en perfil continuo de 6.050 mm.
Se fija en el sistema mediante tornillo cabeza martillo de la longitud adecuada en función de la altura del panel y tornillo autoblocante con junta de nylon, que evita que se afloje el mismo (elementos no incluidos).
| Código | Referencia |
|---|---|
| 70121211051040 | Pletina fijapanel |
Tornillería
Tornillería para todas las fijaciones del Sistema Aluskit Solar. Para el amarre de las placas solares se utilizan los tornillos cabeza martillo de M8x60 junto con tuercas autoblocantes, que permiten una fijación más duradera sin necesidad de reaprietes. Para las uniones de la estructura se utiliza tornillería autotaladrante de 5,5x19.
| Código | Referencia |
|---|---|
| 700420116M0825 | Tornillo Cabeza Martillo M8x25 Inox A4 |
| 700420116M0860 | Tornillo Cabeza Martillo M8x60 Inox A4 |
| 700420102M08A2 | Tuerca Autoblocante M8 Inox A2 |
| 705101272M0800 | Arandela Grower M8 Inox A2 |
| 70527504K25519 | Tornillo autotaladrante cabeza hexagonal 5,5x19 |
Base de anclaje
Base de anclaje para perfiles de 40 mm. de lado.
| Código | Referencia |
|---|---|
| 70045215600000 | Base de anclaje de 40 |
